AH-S01多功能试水检测箱

       北京朋利驰科技有限公司消防研发部根据《建筑消防设施检测技术规程》设计规范要求、《消防水枪性能要求和试验方法》、《GA1157-2014消防维护保养配备要求》和多年的实际工作经验，在第一代消防试水装置（VC11A自动喷水系统、消火栓系统功能检测箱），第二代消防试水装置（HL-XM30消防试水检测箱）基础上研制出多功能消防试水装置（AH-S01），适用于消火栓系统试水系统检测、末端水喷淋系统检测。

关键字：多功能消防试水装置，消火栓测压接头，多功能消防试水装置，喷淋末端试水装置试水检测箱，多功能模拟消火栓测压接头喷水喷淋末端试水接头装置，功能消防试水检测装置(消火栓测压接头+喷水末端试水接头)，多功能消防试水装置水喷淋系统试水检测和消火栓试水系统检测

产品优势：
1、符合现行国家标准（消火栓静水压力不应大于0.8MPa，起泵后出水压力不应大于0.5PMa。末端喷淋最不利点处喷头最低工作压力不应小于4.9*104 Pa）；
2、可对接水喷淋试水末端内丝;
3、可对接水喷淋试水末端外丝;
4、喷淋排水宝塔可管连接直接排入下水管道，更具人性化；
5、喷淋排水宝塔口径DN10、水枪阀门口径DN19、变径口径DN50与规范要求相同，可真正模仿开放时的运行状态；
6、对配件任意组合就可完成所有的消防试水装置；
7、可选配DN50入水变径；
8、外包装为铝合金工具箱；
主要性能参数：
1.型号AH-S01型；
2.消火栓测压接头公称通径：DN65mm (DN50mm，DN80mm选配）;
3.消消火栓测压接头出水口通径：DN19mm(标准）;

4.消火栓测压接头表面直径：60mm：

5.消火栓测压接头压力表选用高档标准轴向表精度高方便读数：轴向
6.喷淋试水出口通径：DN10mm;
7.喷淋试水进口通径：DN25mm;

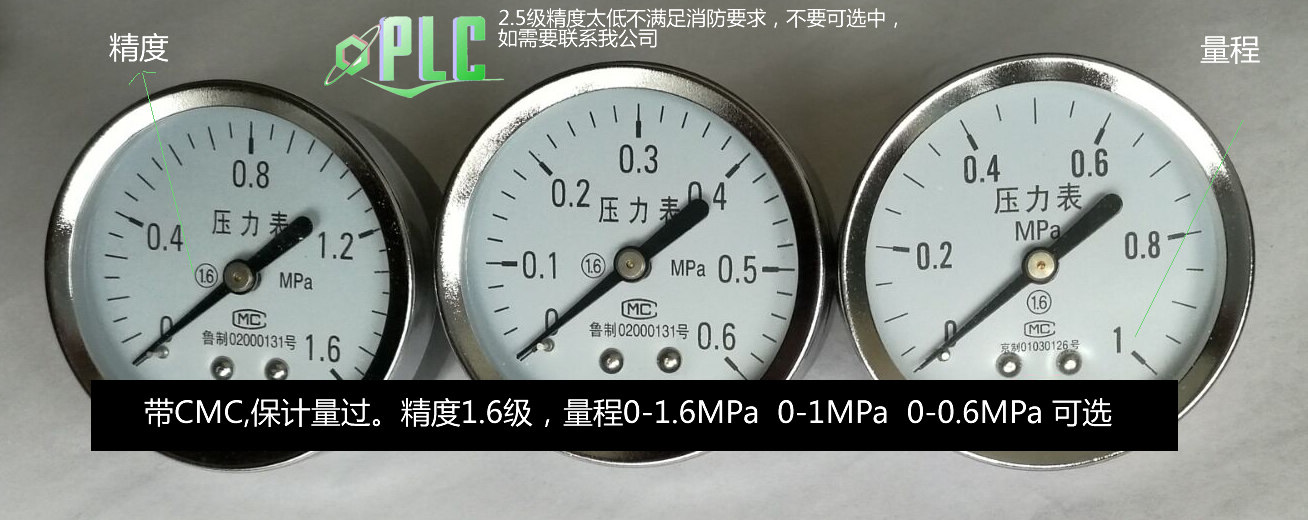

8.压力表量程:0~1.6Mpa; 0~0.6Mpa; （两支轴向表）
9.压力表精度:1.6级.

10.压力表直径：60mm
组成
该装置由压力表阀门（图1）、喷淋排水宝塔（图2）、变丝（图3）、水枪、、DN50－DN65变径（图5）、DN65消防水枪（6）等组成。
消火栓枪试水使用方法
1.消火栓栓口静水压的测量
（1）连接消火栓试水装置。将图1、图6连接。
（2)将AH-S01试水检测装置连接到消火栓栓口；
(3)关闭AH-S01试水检测装置出水阀门；
(4)缓慢打开消火栓阀门，压力表所显示的水压为消火栓栓口的静水压；
(5)测量完成后，关闭消火栓阀门。
2.消火栓栓口出水压力的测量。
(1)将水带一端连接到消火栓栓口；
(2)将水带另一端接到AH-S01试水检测装置的进口（DN50mm需要选配变径图5，和消火栓枪出水口通径图4）；
(3)打开AH-S01试水检测装置出水阀门；
(4)打开消火栓阀门放水，此时不应压折水带，压力表显示的水压即为消火栓栓口的出水压力。
3、校核水枪充实水柱。
消火栓栓口连接水带连接AH-S01试水装置，打开消火栓阀门放水，此时水枪充实水柱与试水装置上的压力表显示的栓口出水压力对应关系见附表2.
末端水喷淋试水使用方法

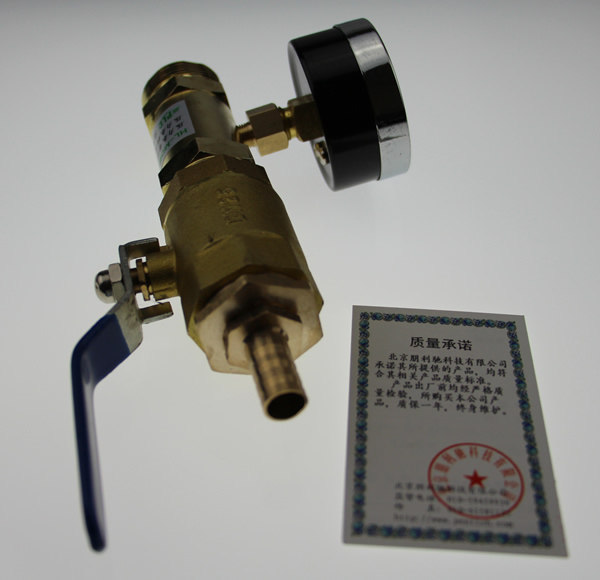

（1）连接末端水喷淋试水装置。将图1、图2、图3连接。
（2）.将带有压力表一侧连接到水喷淋末端（如末端为外丝可直接与本装置连接，如末端为内丝需安装变丝）；
（3）.阀门另一侧安装喷淋排水宝塔；
（4）.关闭试水装置阀门可显示静水压力；（5）.打开试水装置阀门可观察喷淋消防泵供水时最不利点喷头的工作压力、报警阀动作、压力开关动作、水流指示器动作、消防水泵启动等功能。

附表1

 附表2
